液壓模架的組成和特點

作者：江蘇良騰機械有限公司  發布時間：2013-05-10 11:03:33  瀏覽量：0

一.液壓模架的組成

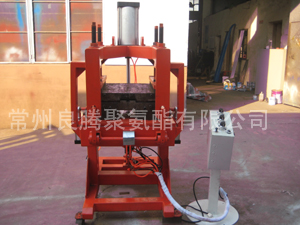

液壓模架，用于圓錐齒輪閉式冷精鍛，由模架和活塞油 缸兩部分組成，模架包括上模板、四組對稱分布的導柱和導套、上凹模 墊板、下凹模墊板、下沖頭座、上凹模固定圈，上沖頭、下沖頭；活塞 油缸包括缸底、缸體、缸體內的環形活塞、作為下凹模導向限位圈的缸蓋
二.液壓模架的特點
1.液壓模架上凹模固定圈與上凹模墊板之間裝有四組對稱分布的小頂 桿和圓柱形聚氨脂橡膠棒；
2.液壓模架缸底直接作為下模板，其與上模板之間固定有左、右兩組 限位塊；
3.液壓模架下沖頭支承在下沖頭座上，下沖頭座置于缸底中間的圓形凹坑 內同缸底固緊。

4.液壓模架結構簡單，制造、安裝和使用容易，工作時運動穩定性好，使用壽命長；安裝在單動液壓機上使用。
